دوستان و همکاران گل خسته نباشید همیشه در پروژه های کوچیک و متوسط یه دوراهی داریم اونم انتخاب نحوه ی کابل کشی و رسوندن برق به دوربینه اون دوربینایی که نزدیک دستگاهه که هیچ  ، اگه hd  یا آنالوگ باشه کابل ترکیبی میکشیم آداپتور رو هم میزاریم کنار دستگاه و تمام ، اگر هم IP  باشن یا از آداپتور POE استفاده میکنیم و یا آداپتور معمولی را در کنار دوربین قرار میدیم.

1 1 - آداپتور رو نزدیک دوربین نصب کنم یا دستگاه؟

POE که انشاالاه همه میدونین چیه؟

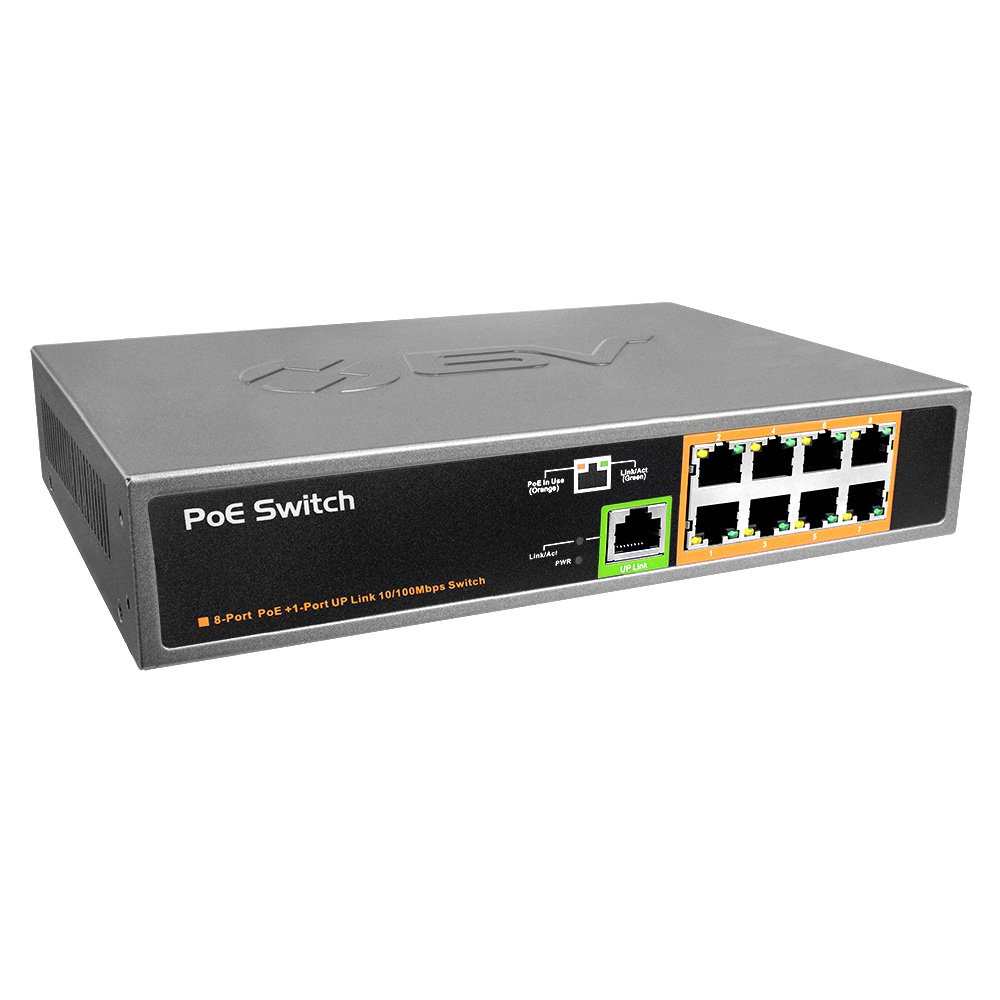

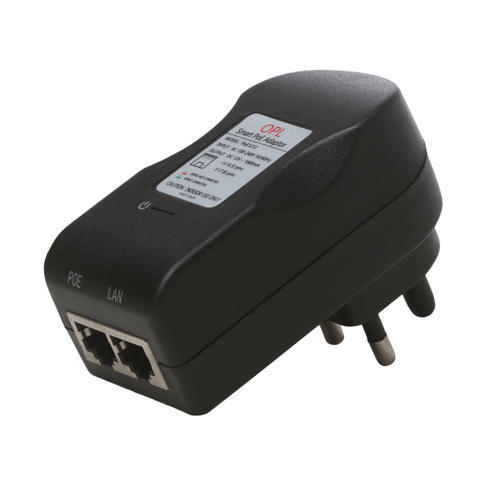

Power Over Ethernet  روی کابل شبکه یکی از ۴ زوج به هم تابیده ی کابل رو بر میداره و برق ارسال میکنه برای دوربین هم سوییچ POE  داریم و هم آداپتور POE

امان از اون روزی که فاصله ی دوربین ها از دستگاه دوره هر کدوم از دوربین ها هم یه وری هستن یکیشون غربه یکیشون شرق ،اگه تو یه مسیر باشن که یه کابل برق کلفت مثلا  ( ۱.۵×۲ ) میکشیم و سر راه به همشون برق میدیم اما وقتی پراکنده میشن داستان میشه چرا؟

چون کابل که قربونش برم هم قیمت گوشت شده ، سمت فلکسی هم که نمیشه رفت ، مشتری هم پول بده نیست .

حالا چه باید کرد؟

مخصوصا در پروژه های HD  ، تو پروژه های IP  که تکلیفمون روشنه تا ۱۰۰ متر POE  می کشیم با خیال راحت ، اما HD  !

ببینید یه سری تکنولوژی ها در برند های مختلف اومده مثل POC که روی کابل کواکسیال برق رو تا ۵۰۰ متر ارسال میکنه  اما اینقدر قیمت تجهیزاتش بالاست که سر هر دوربین یه پست برق بزنید ارزون تر در میاد !

poc 1 - آداپتور رو نزدیک دوربین نصب کنم یا دستگاه؟

پس اینم بیخیال ، حالا بیاید عملی و میدونی بهش فکر کنیم. به صورت مهندسی اگه بخواید بهش نگاه کنید که فرمول افت ولتاژ داریم که هم میتونید از فرمولش استفاده کنید و هم میتونید نرم افزار محاسبه گرش رو از امنیت ۹۸ دانلود کنید .

d - آداپتور رو نزدیک دوربین نصب کنم یا دستگاه؟

کلا افت ولتاژ به چند عامل کار داره : خود ولتاژ ، جریان ، متراژ ، قطر سیم ، جنس سیم ، دما

معمولا اگه کابلمون ترکیبی باشه که برقش یا ۰.۷۵ یا ۰.۵ اگه هم کابل برق بخوایم بکشیم که معمولا  ۱ × ۲ و  ۱.۵ × ۲ استفاده میکنیم (برای فواصل متوسط )

برای اینکه به مشکل نخوریم به لحاظ تجربی اول اینکه اگه از کابل ترکیبی استفاده میکنیم برای ارسال برق ۱۲ ولت روی کابل برق اون جنس درجه ۱ کابل رو تهیه کنیم ، خداییش کابل ایرانی خیلی از چینی ها بهتره  و البته گرون تره باید مشتری رو متقاعد کنید چون کابل خیلی خیلی مهمه ، حواستون باشه ۲۲۰ شهری نندازی رو کابل برق ترکیبی گل من ( خیلی دیدما از این ابداعات )

خلاصه اگه میخوای فردا به مشکل نخوری تا نهایتا ۴۰ متر ، اونم اگه دیدی مجبوری ، آداپتور رو هم بذار دم دستگاه ۱۲ رو بفرست تا دوربین ( از جنس خوب آداپتور معمولا ۱۲ ولت ۲ آمپر برای دوربین های معمولی استفاده کن)

a - آداپتور رو نزدیک دوربین نصب کنم یا دستگاه؟

اگه متراژ بیشتر بود خیال خودتو راحت کن و کابل برق بکش آداپتور رو هم بزار تو یه جعبه خوشگل و تمیز بغل دوربین!

والسلام!
